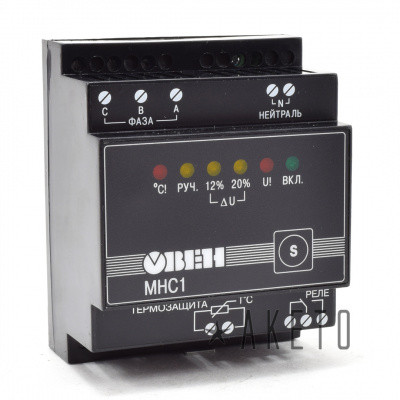

Монитор напряжения сети ОВЕН МНС1

Микропроцессорный монитор напряжения сети МНС1 предназначен для автоматического защитного отключения контролируемого им электрооборудования в случае отклонения напряжения питающей сети за пределы установленного допуска, а также в случае превышения температурой объекта заданного максимального значения. Защитное отключение оборудования осуществляется с помощью контактов встроенного в прибор электромагнитного реле. Прибор может быть использован для контроля напряжения как в однофазной (220 В, 50 Гц), так и в трехфазной (220/380 В, 50 Гц) сети с нулевым проводом. Для трехфазной сети защитное отключение дополнительно осуществляется при пропадании любой из фаз, а также в случае неправильного их монтажа, когда подводящие провода разных фаз потребителя оказываются присоединенными к одной фазе источника (слипание фаз). Контроль температуры осуществляется по сигналам внешнего датчика позисторного типа, установленного на объекте (например в обмотке статора защищаемого электродвигателя). Граничные параметры датчика, приводящие к срабатыванию и отпусканию защиты по температуре, вводятся пользователем в монитор при его калибровке. Номинальное значение контролируемого напряжения сети с допусками на его отклонение, а также граничные параметры датчика температуры и некоторые другие данные заносятся в энергонезависимую память МНС1 и сохраняются при его обесточивании.

Функциональные возможности

• Защитное отключение электрооборудования в следующих ситуациях: неправильное чередование фаз в трехфазной сети; отсутствие одной или двух фаз в трехфазной сети; слипание фаз;
• выход напряжения питающей сети за заданные пределы;
• перегрев обмотки электродвигателя.
• Автоматический запуск электрооборудования после устранения аварии
• Установка времени задержки включения
