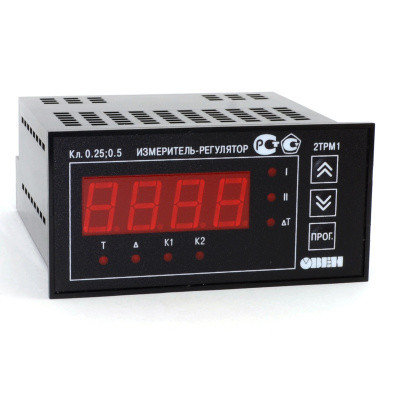

Измеритель-регулятор микропроцессорный ОВЕН 2ТРМ1-Щ2.У.РР

Измеритель-регулятор двухканальный 2ТРМ1 для автоматизации технологических процессов. Конструктивное исполнение: корпус щитового крепления 96х48х100 мм; Степень защиты со стороны передней панели IP54; Тип встроенных выходных устройств: выход 1 - электромагнитное реле 8 А 220 В, выход 2 - электромагнитное реле 8 А 220 В. Два универсальных измерительных входа: сигналы постоянного тока и напряжения, термометры сопротивления, термоэлектрические преобразователи. Импульсный источник питания 90...245 В 47...63 Гц. Встроенный источник питания 24В DC.

Назначение

Прибор предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значения которых датчиками могут быть преобразованы в напряжение постоянного тока или в унифицированный сигнал постоянного тока. Информация о любом из измеренных параметров отображается на встроенном цифровом индикаторе.

Функциональные возможности прибора
Измерение температуры и/или других физических величин (давления, влажности, расхода, уровня и т.п.) в двух различных точках с помощью стандартных датчиков, подключаемых к универсальным входам прибора. Независимое регулирование двух измеряемых величин по двухпозиционному (релейному) закону. Регулирование одной измеряемой величины по трехпозиционному закону (с двумя «уставками» и двумя устройствами управления на один канал контроля). Вычисление и регулирование разности двух измеряемых величин (ΔТ=Т1–Т2). Вычисление квадратного корня из значений унифицированных входных сигналов. Отображение выбранного текущего измерения на встроенном светодиодном цифровом индикаторе. Формирование выходного сигнала тока 4...20 мА или напряжения 0…10 В для регистрации или управления исполнительными механизмами по П-закону (при использовании в качестве выходного устройства цифро-аналогового преобразователя (ЦАП)).

Технические характеристики
