Соединительные термоусаживаемые кабельные муфты 3 СТП-10(150-240) с соединителями
Соединительные муфты для кабеля с бумажной маслопропитанной изоляцией на напряжение до 10 кВ
Назначение:
Термоусаживаемые соединительные муфты 3СТП-10 предназначены для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ при проведении ремонтных работ, прокладке кабельных линий и т.д.
Муфты 3СТП-10 устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.
Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды. Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50 °C

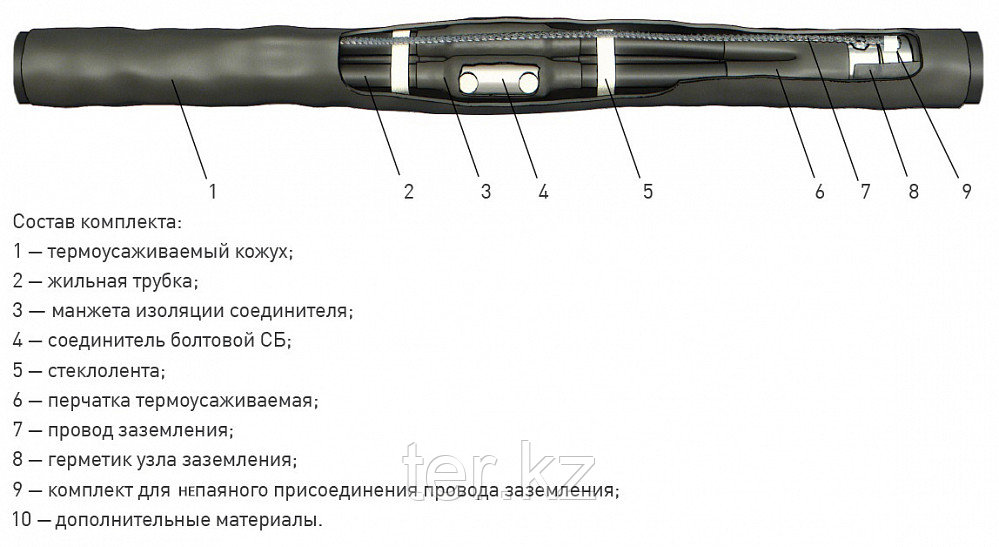

Особенности конструкции муфт:
- Толстостенные изолирующие термоусаживаемые манжеты на места соединения жил с термоплавким клеем на внутренних поверхностях обеспечивают полную герметичность места соединения
- Применение специального маслостойкого герметика со свойствами выравнивания напряженности электрического поля обеспечивает надежную герметизацию корней разделки кабелей и максимально снижает риск пробоя изоляции.
- Установка межфазной распорки между жилами кабеля обеспечивает дополнительную изоляцию, а также является армирующим элементом, т.е. придает конструкции дополнительную механическую прочность
- В термоусаживаемой муфте используются две термоусаживаемые перчатки, изготовленные из электроизоляционной композиции. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея.
- Универсальные болтовые соединители 4СБ со срывными головками с токопроводящей мастикой на контактных поверхностях, которыми укомплектована муфта, используются для соединения кабеля как с алюминиевыми, так и с медными жилами.
Варианты комплектов заземления в муфтах 3СТП-10:
- Паяный комплект состоит из припоя ПОС-30 (200 г), припоя А (75г), жира паяльного (15г). Данный комплект включен в состав муфты 3СТП-10 ЗЭТА с паяным комплектом заземления.
- Комбинированный комплект заземления состоит из пружинки ППД (2 шт.), терки (2 шт.), провода заземления, жира паяльного (15 г), припоя ПОС-30 (100 г.). Данный комплект включен в состав муфты 3СТП-10 ЗЭТА с комбинированным комплектом заземления.
- Непаяный состоит из пружинки ППД (2 шт.), терки (2 шт.), провод заземления. Данный комплект включен в состав муфты 3СТП-10 Zkabel.
- Цена: 26 460 ₸
