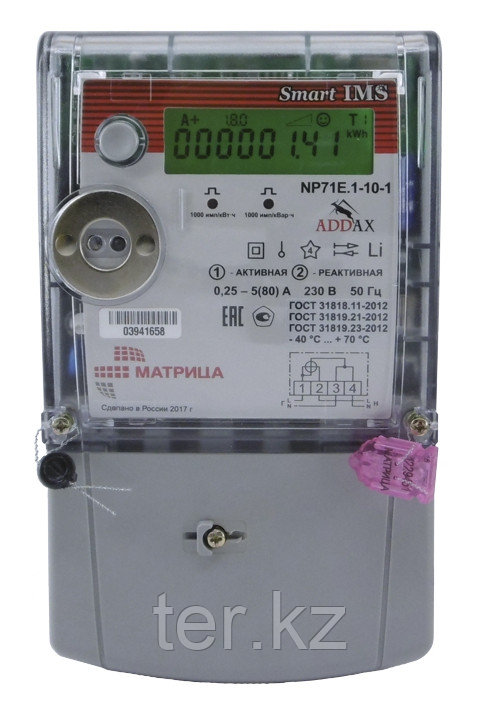

Счетчик Матрица NP71E.1-10-1, фото 2

Счетчик Матрица NP71E.1-10-1

Описание
Характеристики
Информация для заказа

ОПИСАНИЕ

Однофазный счетчик NP71E.1-10-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчик NP71E.1-10-1  предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора.

Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.

Основные функции счетчика NP71E.1-10-1:

  • измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
  • многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
  • измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
  • возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
  • ведение журналов событий и аварий;
  • использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
  • дистанционное считывание данных и конфигурирование счетчика.

Датчики для исключения попыток несанкционированного доступа:

  • датчик вскрытия корпуса счетчика;
  • датчик вскрытия крышки клеммника;
  • датчик сильного внешнего магнитного поля;
  • датчик дифференциального тока.

Отличительные особенности счетчика NP71E.1-10-1:

  • дистанционное обновление программного обеспечения счетчика
  • усиленное шифрование передаваемой информации.

Технические характеристики

Класс точности
активная энергия
реактивная энергия

1
2

Базовый ток 5 А
Минимальный ток 0,25 А
Максимальный ток 80 А
Стартовый ток
активная энергия
реактивная энергия

0,020А
0,025А

Номинальное напряжение 230 В
Рабочий диапазон напряжений 184...276 В
Предельный рабочий диапазон напряжений 115...276 В
Частота сети 50 Гц ± 1 Гц
Постоянная счетчика
активная энергия
реактивная энергия

1000 имп/кВт∙ч
1000 имп/квар∙ч

Рабочий диапазон температур счетчика -40 °C ... +70 °C
Рабочий диапазон температур ЖКИ счетчика -40 °C ... +70 °C
Точность хода часов (при 25 °C)  < 0,5 с / 24 ч
Полное потребление цепями тока, не более 1 В∙А
Полное потребление цепями напряжения (активной/полной мощности), не более 2 Вт / 10 В∙А
Тип подключения непосредственного
включения
Класс защиты IP IP54
Скорость передачи данных по основному каналу связи
(в зависимости от версии ПО коммуникационной части прибора)

100 бод (FSK)
2400 бод (S-FSK)

Интервал между поверками 16 лет
Срок службы батарейки, не менее 20 лет
Средний срок службы, не менее 30 лет
Средняя наработка на отказ счетчика, не менее 144 000 ч
Габариты 213,5×127,5×62 мм
Масса, не более 0,9 кг
Дисплей с подсветкой
Силовое реле для управления нагрузкой 80 А
Датчики: вскрытия корпуса
вскрытия клеммника
магнитного поля
диф. тока

 Коммуникационные интерфейсы:

Основной канал PLC

+

Оптический интерфейс

+

FSK-132

-

USB (модули под крышкой клеммника)

-

 Габаритные размеры счетчика:

Схема подключения:

Основные
Производитель  Матрица
Страна производительРоссия
СостояниеНовое
Тип индикатораЖКИ
Количество тарифов4
Количество фаз1
Тип подключенияПрямое
Номинальное напряжение220 В
Номинальный ток10.0 (А)
Максимальный ток80.0 (А)
Минимальная рабочая температура-40.0 (°С)
Максимальная рабочая температура60.0 (°С)
Длина213.5 (мм)
Ширина127.5 (мм)
Высота62.0 (мм)
Вес0.9 (кг)
Гарантийный срок  12 (мес)
  • Цена: 49 000 Тг.
