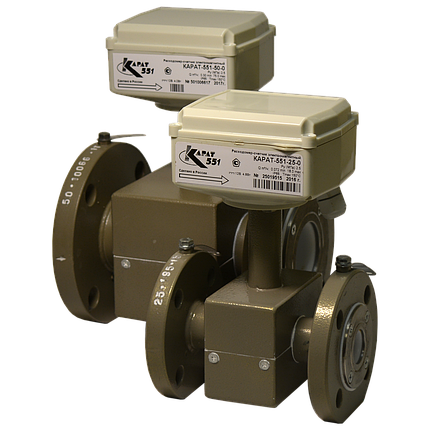

Расходомер электромагнитный КАРАТ-551-25, фото 2

Расходомер электромагнитный КАРАТ-551-25

Описание
Характеристики
Информация для заказа

Описание

  • Сниженные требования к прямым участкам
  • Измерение расхода и объема в прямом и обратном направлениях
  • Импульсный сигнал измерения прямого потока / обратного потока
  • Жидкокристаллический индикатор (опционально)
  • Защита оболочки IP65

Расходомеры-счетчики электромагнитные КАРАТ-551 применяются для коммерческого и технологического учета расхода и объема жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.

Уникальной отличительной чертой электромагнитных расходомеров являются самые малые требования к прямым участкам трубопроводов до и после расходомера.

Диапазоны измеряемых значений расхода

Типоразмер расходомера Ду, мм Пределы измерения расхода, м3 Вес импульса,
л/имп.
Qmin Qt2 Qt1 Qnom Qmax
КАРАТ-551-20 20 0,040 0,067 0,1 5,0 10,0 1
КАРАТ-551-25 25 0,072 0,125 0,18 9,0 18,0 1
КАРАТ-551-32 32 0,12 0,2 0,3 15,0 30,0 1
КАРАТ-551-40 40 0,18 0,27 0,45 22,5 45,0 1
КАРАТ-551-50 50 0,30 0,50 0,75 37,5 75,0 10
КАРАТ-551-65 65 0,48 0,83 1,20 60,0 120,0 10
КАРАТ-551-80 80 0,72 1,25 1,80 90,0 180,0 10
КАРАТ-551-100 100 1,20 2,00 3,00 150,0 300,0 10
КАРАТ-551-150 150 2,28 3,80 5,70 285,0 570,0 100

Технические характеристики

Характеристика Значение характеристики
Параметры измеряемой среды
Электропроводящая неагрессивная жидкость с удельной электрической проводимостью, мкСм/м, не менее 200
Температура жидкости, °С от +5 до +150
Максимальное рабочее давление, МПа 2,5
Метрологические характеристики
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % ±1,0
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % ±2,0
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % ±3,0
Характеристики окружающей среды
Температура воздуха, °С от +5 до +55
Относительная влажность при температуре 35 °С, %, не более 80
Атмосферное давление, кПа от 84 до 106,7
Показатели надежности
Средняя наработка на отказ, часов 80 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации, лет 4
Интервал между поверками, лет 4
Класс защиты по ГОСТ 14254 IP65
Питание
Питание внешнее, В =12
Потребляемый ток, мА, не более 400


Габаритные и установочные размеры расходомера-счетчика КАРАТ-551

Наименование Ду Габаритные размеры, мм, не более Масса, кг, не более Исполнение
Длинна Ширина Высота
Карат-551-20 20 155 105 230 3,9 фланцевое
Карат-551-25 25 155 115 245 4,1 фланцевое
Карат-551-32 32 160 135 258 5,4 фланцевое
Карат-551-40 40 200 145 267 6,7 фланцевое
Карат-551-50 50 205 160 280 8,2 фланцевое
Карат-551-65 65 210 180 300 10 фланцевое
Карат-551-80 80 240 195 320 13 фланцевое
Карат-551-100 100 250 230 345 17,7 фланцевое
Карат-551-150 150 320 300 400 33,2 фланцевое
Основные
ПроизводительКарат
Страна производительРоссия
Тип теплосчётчикаЭлектромагнитный
Измеряемая средаВода
Условный проход25 мм
Максимальная температура теплоносителя150 град.
Минимальная температура теплоносителя0 град.
Способ монтажаГоризонтальный/вертикальный/наклонный
Тип присоединенияФланцевое
Измерение расхода, min0.072 куб. м
Измерение расхода, max18 куб. м
Вес8 кг
Гарантийный срок12 мес
Область применения теплосчетчикаОбъекты ЖКХ, Промышленные предприятия, Системы отопления домов индивидуальной застройки, Системы отопления квартир жилых домов
СостояниеНовое
Метрологический классВ
Дополнительные характеристики
Рабочее давление16 бар
Межповерочный интервал4 лет
Тип питанияАккумулятор
Минимальная температура окружающей среды1 град.
Максимальная температура окружающей среды55 град.
Габаритные размеры
Монтaжнaя длинa155 мм
Высота245 мм
Длина155 мм
Ширина115 мм
  • Цена: от 177 200
