Ультразвуковой расходомер КАРАТ-520-50-0, фото 2

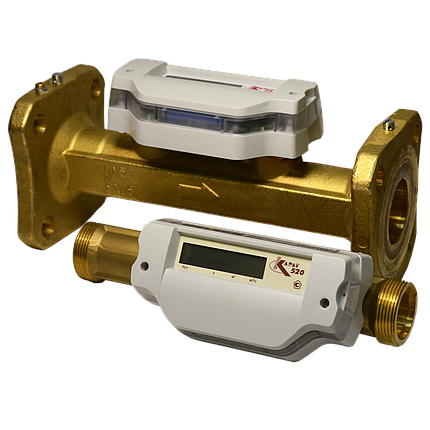

Ультразвуковой расходомер КАРАТ-520-50-0

Описание
Характеристики
Информация для заказа

Описание

  • Автономное питание / внешнее питание
  • Сниженные требования к прямым участкам
  • Измерение расхода и объёма в прямом и обратном направлениях
  • Импульсный сигнал измерения прямого потока / обратного потока
  • Сигнал отсутствия воды
  • Радиоинтерфейс LoRaWAN
  • Жидкокристаллический индикатор
  • Защита оболочки IP65

Расходомеры-счетчики ультразвуковые КАРАТ-520 применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.

Уникальной отличительной чертой ультразвуковых расходомеров является независимость от внешнего сетевого электропитания. Это делает ультразвуковой расходомер таким же самодостаточным как механический счетчик воды, но ультразвуковой метод измерения выделяется отсутствием подвижных засоряющихся крыльчаток в проточной части.

Кроме того, электронный блок демонстрирует дополнительные показатели на встроенном жидкокристаллическом дисплее. В рабочем режиме циклически сменяют друг друга показатели текущего расхода, накопленного прямого объема, накопленного обратного объема, времени наработки. При этом, если текущий расход демонстрируется со знаком "−", то измерение идет по обратному потоку. Такие возможности недоступны механическому счетчику воды.

Технические характеристики

Характеристика Значение характеристики
Параметры измеряемой среды
Температура жидкости, °С от +1 до +50;
от +15 до +150
Давление, МПа, не более 1,6
Содержание твердых и газообразных веществ, % от объема, не более 1
Метрологические характеристики
Пределы допускаемой относительной погрешности при измерении расхода в прямом направлении в диапазоне от Qt до Qmax, % ±1,0
Пределы допускаемой относительной погрешности при измерении расхода в прямом направлении в диапазоне от Qmin до Qt, % ±2,0
Характеристика выходных сигналов
Количество гальванически изолированных числоимпульсных выходов 2
Напряжение в выходной цепи, В, не более 30
Минимальный ток, обеспечиваемый в выходной цепи, мА 2
Максимальный коммутируемый ток в выходной цепи, мА 10
Характеристики окружающей среды
Температура, °С от +1 до +55
Относительная влажность воздуха при температуре 35 °С, %, не более 80
Атмосферное давление, кПа от 84 до 106,7
Показатели надежности
Средняя наработка на отказ, часов 50 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации, лет 4 (расширенная до 10 лет*)
Интервал между поверками, лет 4
Класс защиты по ГОСТ 14254 IP65
Питание
Питание автономное — литиевая батарея, В 3,6
Ресурс батареи, лет непрерывной работы, не менее 4

* — специальные условия, подробно у специалистов отделов продаж.



Диапазоны измеряемых значений расхода и вес импульса

Наименование Ду, мм Предел измерения расхода, м³/ч Вес импульса,
л./имп.
Qmin Qt* Qnom Qmax
КАРАТ-520-20 20 0,025 0,050 2,5 5,0 0,1
КАРАТ-520-25 25 0,035 0,070 3,5 7,0 1,0
КАРАТ-520-32 (М) 32 0,060 0,120 6,0 12,0 1,0
КАРАТ-520-40 40 0,100 0,200 10,0 20,0 1,0
КАРАТ-520-50 50 0,150 0,300 15,0 30,0 1,0
КАРАТ-520-80 80 0,400 0,800 40,0 80,0 10,0

* — переходное значение расхода.



Габаритные размеры

Наименование Ду Габаритные размеры, мм, не более Масса, кг, не более Исполнение
L-длинна H-высота
КАРАТ-520-20 20 190 150 2,0 Резьбовое
КАРАТ-520-25 25 260 150 3,0 Резьбовое
КАРАТ-520-32 32 260 150 3,0 Резьбовое
КАРАТ-520-40 40 300 200 8,0 Резьбовое
КАРАТ-520-50 50 300 200 10,0 Фланцевое
КАРАТ-520-80 80 300 220 18,0 Фланцевое
Основные
Производитель  Карат
Страна производительРоссия
СостояниеНовое
Область применения теплосчетчика Объекты ЖКХ,  Промышленные предприятия,  Системы отопления домов индивидуальной застройки,  Системы отопления квартир жилых домов
Измеряемая средаВода
Тип теплосчётчикаУльтразвуковой
Условный проход  40.0 (мм)
Измерение расхода, min  0.1 (куб. м)
Измерение расхода, max  20.0 (куб. м)
Минимальная температура теплоносителя  0.0 (град.)
Максимальная температура теплоносителя  150.0 (град.)
Метрологический класс В
Способ монтажаГоризонтальный/вертикальный/наклонный
Тип присоединенияМуфтовое
Вес8.0 (кг)
Гарантийный срок  12 (мес)
Дополнительные характеристики
Рабочее давление16.0 (бар)
Межповерочный интервал  4.0 (лет)
Тип питания Аккумулятор
Минимальная температура окружающей среды1.0 (град.)
Максимальная температура окружающей среды55.0 (град.)
Габаритные размеры
Монтaжнaя длинa300.0 (мм)
Высота200.0 (мм)
Длина300.0 (мм)
Ширина200.0 (мм)
  • Цена: от 163 800 Тг.
