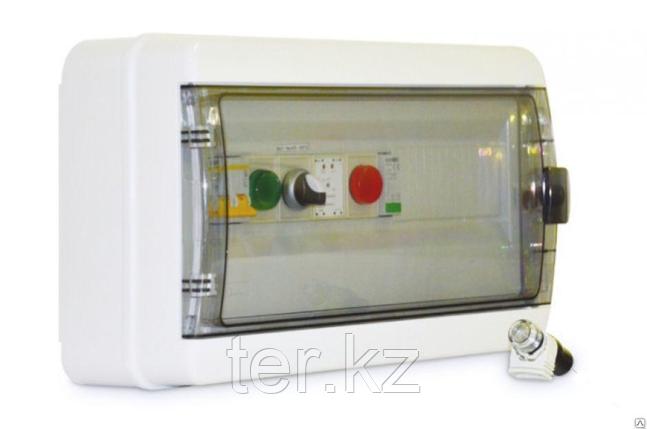

Блок управления освещением "День-Ночь" ДН-1 1х220-1х220

Блок управления заградительным освещением с фотодатчиком (автоматическое и ручное управление). Устойчив к температурным перепадам от -40 до +40°C. Рассчитан на 1 входящую и 1 исходящую линию питания напряжением 220В

Производитель: Световод.

Блок управления внешним освещением «День-ночь» ДН-1 1х220-1х220 рассчитан на одну входную и одну выходную линию питания с напряжением 220 В. Схема подключения представлена на рисунке 1. Рисунок 1 – Схема подключения блока ДН-1 1х220-1х220. При монтаже блока управления, фотоэлемент следует разместить так, чтобы он мог контролировать уровень естественного освещения без помех и ограничений. 2 Подключение электропитания к системе производится путем переключения автоматов в положение ON. Дальнейшее включение и выключение освещения может происходить в автоматическом или ручном режиме. В процессе эксплуатации автоматы находятся во включенном состоянии. При необходимости, их отключение производится специалистами для монтажа, устранения неполадок или иного вида технического обслуживания. Включение питания блока и питания светового оборудования осуществляется переводом автомата «Вход 220 В» в положение ON. При этом загорается индикатор «Вход 220 В», который сообщает о наличии в цепи «фидер – блок управления» питания и индикатор «Выход 220 В», который сообщает о наличии в цепи «блок управления – световое оборудование» питания. Для работы блока управления «День-ночь» в автоматическом режиме включения и выключения светового оборудования в зависимости от естественного освещения, необходимо перевести переключатель на лицевой панели блока в положение «АВТО». Управление световым оборудованием может осуществляться в ручном режиме. Для включения и постоянной работы светового оборудования без автоматического выключения, необходимо перевести переключатель на лицевой панели блока в положение «ВКЛ». Для отключения светового оборудования, необходимо перевести переключатель в положение «ВЫКЛ». Индикаторы на лицевой панели блока сообщают о наличии электропитания в цепи. Если какой-либо индикатор не горит при включенном автомате, то это свидетельствует о наличии разрывов или иных неполадок в линии питания. 3 Рисунок 2 – схема электрическая принципиальная

10. Свидетельство о приемке Светильник соответствует техническим условиям ТУ 3461-020-89539766-2012
