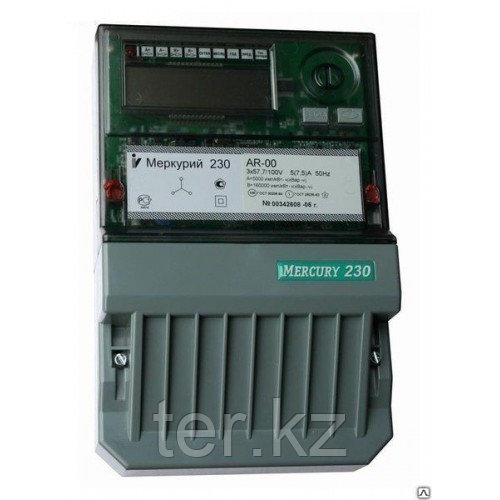

Меркурий 230 AR-00 R
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.
Счетчики обеспечивают:
- Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
- Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
- измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
- Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
- Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
- Программирование счётчиков в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
|
Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» или «RS-485» следующих параметров и данных: |
|
Счётчики отображают на ЖК-индикаторе: |
|
|
Параметры |
Про- |
Считы-вание |
|
учтённой активной и реактивной энергии прямого направления нарастающим итогом |
|
+ |
|
|
||
|
• параметров обмена по интерфейсам (запрещено для инфракрасного порта) |
||
|
- скорости обмена; |
+ |
+ |
|
- контроля чётности/нечётности; |
+ |
+ |
|
- множителя длительности системного тайм-аута; |
+ |
+ |
|
|
||
|
• смену паролей первого (потребителя) и второго (продавца) уровня доступа к данным |
+ |
|
|
|
||
|
• вспомогательных параметров: |
||
|
- мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз; с указанием направления (положения вектора полной мощности); |
|
+ |
|
- действующих значений фазных напряжений и токов по каждой из фаз; |
|
+ |
|
- коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности); |
|
+ |
|
- углов между фазными напряжениями; |
|
+ |
|
- частоты сети; |
|
+ |
|
|
||
|
• индивидуальных параметров счётчика: |
||
|
- сетевого адреса; |
+ |
+ |
|
- серийного номера; |
|
+ |
|
- даты выпуска; |
|
+ |
|
- местоположения счётчика; |
+ |
+ |
|
- класса точности по активной энергии; |
|
+ |
|
- класса точности по реактивной энергии; |
|
+ |
|
- признака суммирования фаз (с учётом знака/по модулю); |
+ |
+ |
|
- номинального напряжения; |
|
+ |
|
- номинального тока; |
|
+ |
|
- коэффициента трансформации по напряжению; |
+ |
+ |
|
- коэффициента трансформации по току; |
+ |
+ |
|
- постоянной счётчика в основном режиме; |
|
+ |
|
- температурного диапазона эксплуатации; |
|
+ |
|
- режима импульсных выходов (основной/поверочный); |
+ |
+ |
|
- версии ПО; |
|
+ |
|
|
||
|
• режимов индикации: |
||
|
- периода индикации (1..255 секунд); |
+ |
+ |
|
- длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме; |
+ |
+ |
|
- длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме; |
+ |
+ |
|
- длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим; |
+ |
+ |
|
|
||
|
• параметров контроля за превышением установленных лимитов активной мощности и энергии: |
||
|
- режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности; |
+ |
+ |
|
- режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии; |
+ |
+ |
|
- значения установленного лимита мощности; |
+ |
+ |
|
- значений установленного лимита энергии отдельно для каждого из четырёх тарифов; |
+ |
+ |
|
- режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки); |
+ |
+ |
|
- режим управления блоком отключения нагрузки (нагрузка включена/выключена); |
+ |
+ |
|
|
||
|
• словосостояния самодиагностики счётчика. |
|
+ |
|
Интерфейс PLC обеспечивает : |
|
• Передачу следующей информации о потреблённой электроэнергии нарастающим итогом: |
|
- младшие четыре разряда текущих показаний накопленной энергии в кВт*ч с точностью до 1 кВт*ч; |
|
- общий итог по сумме тарифов зафиксированный счётчиками на момент прихода команды точного среза с точностью до 0.01 кВт*ч вне зависимости от того в одно- или многотарифном режиме работает счётчик. |
|
|
|
• счётчик с литерой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных: |
|
- показания учтённой энергии на начало суток в в том виде как они индицируются на ЖКИ счётчика (в виде XXXXXX,xx кВт*ч). |
|
- серийный номер счётчика. |
|
|
|
• Приём следующей информации: |
|
- сетевой идентификатор встроенного модема; |
|
- команду временного перехода в режим передачи дополнительной информации; |
|
- текущее время и дата; |
|
Основные технические характеристики |
|
|
В обозначении счётчиков: |
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||
| Основные | |
|---|---|
| Страна производитель | Россия |
| Тип индикатора | Механический |
| Количество тарифов | 1 |
| Количество фаз | 3 |
| Тип подключения | Трансформаторное |
| Номинальное напряжение | 220/380 В |
| Номинальный ток | 5 А |
| Максимальный ток | 10 А |
| Минимальная рабочая температура | -40 °С |
| Максимальная рабочая температура | 55 °С |
| Длина | 170 мм |
| Ширина | 74 мм |
| Высота | 258 мм |
| Вес | 1.5 кг |
| Гарантийный срок | 12 мес |
| Состояние | Новое |
| Пользовательские характеристики | |
| Производитель | Incotex(Инкотекс) |
- Цена: Цену уточняйте
