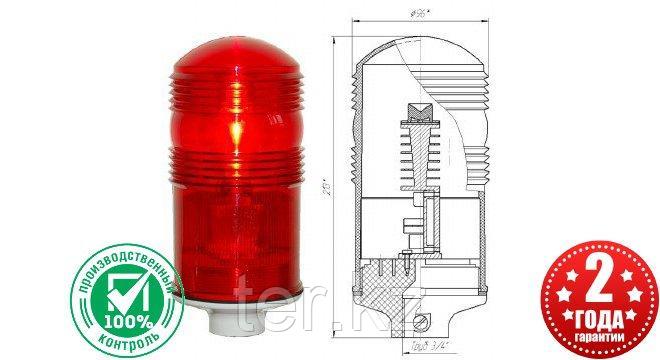

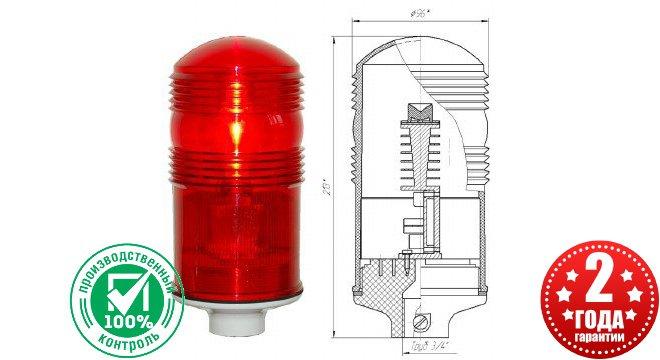

Заградительный огонь «ЗОМ-2» >10cd, тип «А», 30-265V AC/DC, IP65

Заградительный огонь малой интенсивности «ЗОМ-2», это модель светосигнального прибора, сочетающая в себе последние разработки наших специалистов и проверенный временем корпус светоарматуры, зарекомендовавшей себя, как надёжное решение с прекрасными эксплуатационными характеристиками. Модель представлена рынку в 2015 году. Светоизлучающий модуль данных заградительных огней, разрабатывался с учётом десятилетнего производственного опыта нашей компании и бизнес-кейсов лучших специалистов страны в области телекоммуникаций, строительства и электротехники. Данная модель сочетает в себе передовые тенденции в области светодиодного освещения и современный, лёгкий, проверенный временем, корпус заградительного огня, относительно небольших габаритов. Светофильтр заградительных огней «ЗОМ-2» оснащён поясной линзой Френеля. Контроль качества на всех этапах производства и отгрузки продукции, позволяет исключить случаи рекламаций.

Назначения прибора:

Заградительные огни (светильники сигнальные) «ЗОМ-2» >10cd ТУ 27.40.39-004-28320930-2018, предназначены для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (высотные здания и сооружения, дымоходные трубы, ретрансляционные мачты мобильной связи, крановые установки, мостовые опоры, строения в районе аэродромов).

Технические характеристики:

Характеристики прибора красного цвета, постоянного свечения полностью соответствуют требованиям МАК и ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности типа «А», установленных на неподвижных объектах.

·         Климатическое исполнение: УХЛ1, ГОСТ 15150;

·         Группа условий эксплуатации М3 , ГОСТ 17516.1;

·         Степень защиты: IP65, ГОСТ 14254;

·         Заградительные огни «ЗОМ-2» устойчивы к воздействию: инея, дождя, соляного тумана,   динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой   смены температуры (теплового удара);

·         Светофильтр: прозрачный, красный из ударопрочного оптического поликарбоната с УФ-   стабилизатором DOW® (Швейцария);

·         Материал корпуса: ударопрочный поликарбонат с УФ-стабилизатором Bayer Makrolon®   (Германия);

·         Масса: не более 0,5 кг.

Электрические характеристики:

·         Входное напряжение питания, Uвх.: 50-265V AC. 30-350V DC.

·         Входной ток AC/DC, Iвх. (мА): 45…200;

·         Максимальная потребляемая мощность, не более (Вт): 6;

·         Максимальное коммутируемое напряжение контактами «Kontr», (В): 400;

·         Максимальное коммутируемый ток контактами «Kontr», (мА): 100.

Светотехническая характеристика:

·         Источник света – устройство светодиодное полупроводниковое.

·         Средний срок службы светодиодного устройства: 80000 часов.

·         Излучение: всенаправленное, цвет-красный;

·         Угол рассеивания: нормированное значение 16°, фактическое 32°;

·         Сила света в направлении +6°: 17 кд;

·         Сила света в направлении +10°: 42 кд;

·         Сила света в направлении -6°: 15 кд.

Преимущества конструкции:

• Широкий диапазон напряжения питания позволяет коммутировать заградительные огни «ЗОМ-2» с источниками питания как переменного, так и постоянного тока, при этом не требуется соблюдение полярности.
• Встроенная система мониторинга состояния, позволяет дистанционно контролировать работоспособность, как всего комплекса заградительных огней, так и каждого отдельного светильника.
• Система мониторинга состояния содержит гальванически-развязанные, нормально-замкнутые контакты, что позволяет с лёгкостью интегрировать её в любую структуру дистанционного мониторинга.

Ни один из представленных на рынке Российской Федерации светодиодных источников света, применяемых в заградительных огнях, не обладает всем перечнем преимуществ

реализованных в заградительных огнях серии «ЗОМ».

Комплектность:

1.    Заградительный огонь «ЗОМ-2» (корпус светоарматуры)           1 шт.

2.    Стационарный светодиодный модуль                                         1 шт.

3.    Техническое описание и инструкция по эксплуатации                1 шт.

Основные требования к монтажу и эксплуатации:

Заградительные огни (светильники) «ЗОМ-2» крепятся при помощи держателя (трубостойки) с наружной резьбой G 3/4". Монтажные трубостойки устанавливаются на верхних точках высотных объектов (крышах и т.п.), подлежащих световому ограждению. В заградительных огнях «ЗОМ-2» источником света служит стационарный светодиодный модуль, не требующий обслуживания и замены в течение всего срока эксплуатации. Для подключения проводов питания и мониторинга, необходимо выкрутить верхнюю часть огня (светофильтр) из его основания и осуществить подключение. При сборке заградительного огня «ЗОМ-2», проследить за тем, чтобы резиновая прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте.

Варианты монтажа:

Упаковка:

Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники «ЗОМ-2» упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

Техника безопасности:

Для обеспечения безопасности при эксплуатации заградительного огня «ЗОМ-2» запрещается:

·         Производить замену лампы на источник света с боле низким показателем силы света;

·         Производить любые работы с заградительными огнями «ЗОМ-2» при включённом   напряжении;

·         Сборку и эксплуатацию заградительного огня с повреждённой изоляцией.

·         При монтаже и эксплуатации заградительных огней «ЗОМ-2» необходимо   руководствоваться правилами устройств электроустановок (ПУЭ).

Сведения о рекламациях:

Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправностей, ведущих к выходу из строя заградительных огней «ЗОМ-2» ранее гарантийного срока.

В рекламационном акте указать:

Тип заградительного огня, дефекты и неисправности, условия при которых они выявлены, время с начала эксплуатации прибора. К акту необходимо приложить копию платёжного документа на прибор.

Гарантии изготовителя:

Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет!
