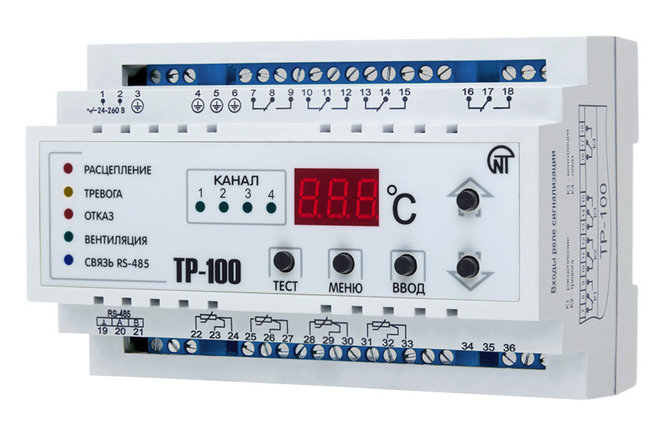

ТЕМПЕРАТУРНОЕ РЕЛЕ TР-100

ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух — или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.

Может применяться для защиты:

• двигателей и генераторов;

• трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды.

ТР-100 имеет универсальное питание и может использовать любое напряжение от 24 до 255 В, независимо от полярности.

В качестве датчиков температуры ТР-100 может использовать следующие типы:

• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;

• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;

• KTY83 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25 °С;

• KTY84 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100 °С;

• PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250 Ом.
