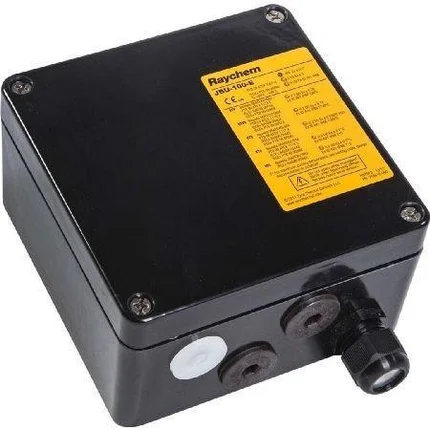

Соединительная коробка JBU-100-EP
Соединительная коробка JBU-100 предназначена для подвода питания к нескольким (до трех) саморегулируемым греющим кабелям BTV, QTVR, XTV, KTV или VPL. Суммарная длина цепей греющего кабеля, подключаемых к JBU-100 не должна превышать максимальную длину цепи соответствующего типа кабеля (см. технические характеристики греющих кабелей). Коробка сертифицирована РТВ, Госгортехнадзором РФ, Проматомнадзором Беларуси, МЧС Казахстана и Госгортехнадзором Украины для применения во взрывоопасных зонах. Оригинальная конструкция зажимов Cage Clamp фирмы WAGO обеспечивает быстроту монтажа и безопасную, надежную и не требующую обслуживания эксплуатацию. Коробка является одним из компонентов в составе модульной системы для подвода питания к греющему кабелю. Она обеспечивает максимальную степень гибкости, устанавливается на стене или трубопроводе. Подсоединительные наборы (М25) и наборы для уплотнения прохода через теплоизоляцию нужно заказывать отдельно. Коробка выпускается в двух базовых комплектациях, учитывающих местные условия монтажа. В любой комплектации доступна также версия набора с индикационной лампой. В эту версию включены уникальный модуль подсветки с легко вставляющимся в клеммник сверхярким светодиодом и специальная крышка соединительной коробки с линзой. Индикационная лампа показывает наличие питания в коробке.
|
Набор для подключения питания |
JBU-100-A JBU-100-L-A
|
JBU-100-E JBU-100-L-E
|
|
Описание
|
Эта коробка предназначена для стран Европы. Она имеет четыре резьбовых ввода М25, заглушки и один пластмассовый сальник для силового кабеля
|
Эта коробка предназначена для стран Европы. Она имеет четыре резьбовых ввода М25, пластину заземления и внешний зажим заземления. Предназначена для использования с бронированными кабелями и металлическими сальниками
|
|
Комплектация
|
|
|
|
Сертификация
|
 |
|
Технические характеристики
|
Степень защиты |
IР66 |
IР66 |
|
Вводы |
4 х М25
|
4 х М25
|
|
Диапазон температур окружающей среды * При температуре окр. воздуха свыше +40°С доп. условия для безопасной работы. Общ. информация на приведена на стр. 122, полная — в сертификате или инструкции по монтажу |
–50¼+56°C* (JBU-100-E) –40¼+40°C (JBU-100-L-E)
|
–50¼+56°C* (JBU-100-EP) –40¼+40°C (JBU-100-L-EP)
|
|
Клеммы
|
WAGO,серия 284 (EEx e) 2 фазы, 2 нейтрали, 2 заземл. |
WAGO, серия 284 (EEx e) 2 фазы, 2 нейтрали, 2 заземл. |
|
Максимальное сечение проводника
|
10 мм2, (многопров. или однопров.) |
10 мм2, (многопров. или однопров.) |
|
Максимальное рабочее напряжение |
480 В перем. тока |
480 В перем. тока |
|
Максимальный рабочий ток |
40 А |
40 А |
|
Применяемые материалы |
||
|
Корпус, крышка |
Стеклонаполненные конструкционные пластики (поликарбонат) черного цвета |
|
|
Винты крышки |
Нерж. сталь |
Нерж. сталь |
|
Прокладка крышки |
Силоксановый каучук |
Силоксановый каучук |
|
Пластина заземления |
- |
Сталь, оцинкованная, голуб. |
|
Дополнительный светодиодный блок |
||
|
Цвет светодиода |
Зеленый |
Зеленый |
|
Напряжение питания |
100–254 В перем. тока |
100–254 В перем. тока |
|
Потребляемая мощность |
Менее 1 Вт |
Менее 1 Вт |
|
Комплектующие изделия |
||
|
Подсоединительные наборы |
С25-100, С25-21
|
С25-100, С25-21, C25-100-METAL |
|
Наборы для уплотнения прохода через теплоизоляцию |
IEK-25-04 и IEK-25-PIPE |
IEK-25-04 и IЕК-25-PIPE |
|
Сальник силового кабеля |
GL-36-M25 (включен в набор) |
GL-38-M25-METAL (не входит в набор)
|
|
Опорный кронштейн соединительной коробки (заказывается отдельно) |
SB100, SB-101 |
SB100, SB-101 |
Информация для заказа
|
Набор для подключения питания |
JBU-100-E
|
JBU-100-EP
|
|
Вес |
1,7 кг |
1,8 кг |
|
Набор для подключения питания с индикационной лампой |
JBU-100-L-E
|
JBU-100-L-EP
|
|
Вес |
2,1 кг |
2,2 кг |
ХАРАКТЕРИСТИКИ
| Основные | |
|---|---|
| Производитель | Raychem |
| Страна производитель | США |
| Экранированный кабель | Да |
| Основные | |
|---|---|
| Тип провода | Соединительный |
- Цена: 80 000 ₸
